生产PCB电路板客户需要提供什么资料?
很多客户在找电路板厂家做PCB电路板组装的时候，不知道需要提供哪些资料，且经常被问到这个问题，要回答这个问题，我们需要BOM(物料清单)和CPL(组件放置清单)数据。
8458cc万彩网 这些文件通常由CAD系统生成并以ASCII格式输出，格式因CAD系统而异，但这些文件中包含的信息很重要。
BOM必须包含以下信息：
MPN(制造商部件号)或供应商部件号。
8458cc万彩网 部件的完整描述(包括适用的价值)
组件参考使用本部分的参考。
8458cc万彩网 添加信息也非常有用：
生产厂家
供应商

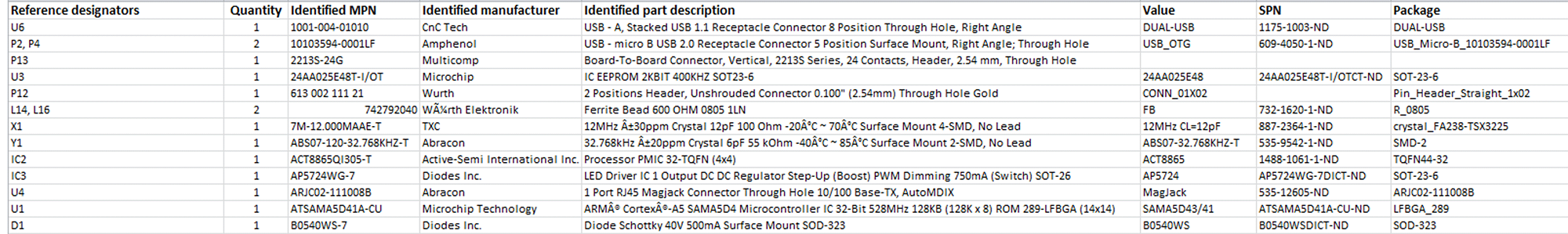

8458cc万彩网 以下是BOM文件的示例
8458cc万彩网 重要的是，包含组件参考标识符的每一行也包含所需的零件信息。
8458cc万彩网 使用CPL，我们会自动将BOM中列出的元件叠加到PCB上，从而验证元件在PCB上的位置。
CPL文件必须包含以下信息：
8458cc万彩网 组件参考指示符(例如C1，L2，R3等)。
8458cc万彩网 X和Y组件中心的位置。
取向
8458cc万彩网 侧面(顶部或底部)。
KiCAD和Eagle用户的好消息，因为此信息已包含在.BRD或.KiCAD文件中。

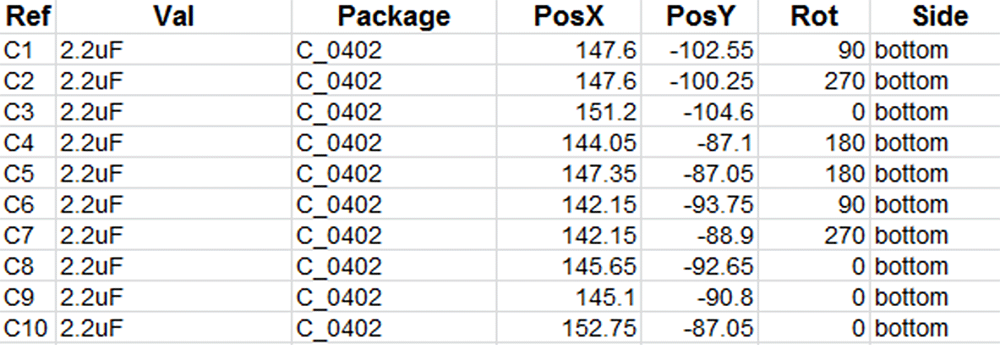

以下是CPL文件的示例。
其实简单来说，这几个资料即可工程BOM、设计资料、实物样板、Gerber文件这些都可以。关于PCB电路板生产还不知道提供哪些资料的话，可直接联系我们公司客服，电话或者在线咨询都可以，PCBA资料提供邮件或者电话赶紧联系我们吧!
